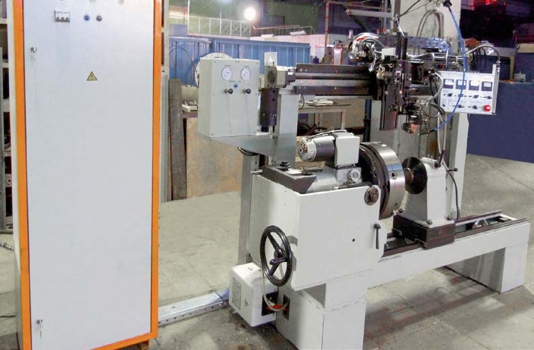

Установка для аргонодуговой сварки кольцевых швов «УСК-22МК»
Установка для аргонодуговой сварки кольцевых швов «УСК-22МК»
Описание

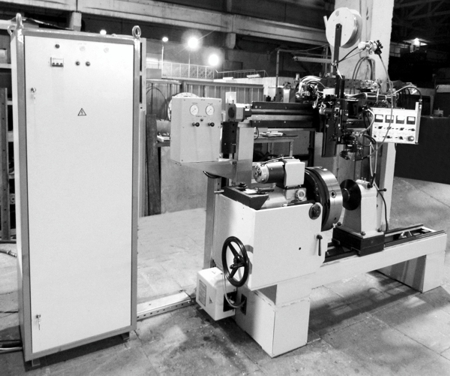

Установка «УСК-22МК» для автоматической аргонодуговой сварки кольцевых швов
Установка «УСК-22МК» предназначена для автоматической аргонодуговой сварки кольцевых швов труб, трубопроводов, тяг, подкосов из антикоррозионных жаропрочных конструкционных сталей и сплавов в среде инертных газов с присадочной проволокой или без нее неплавящимся электродом.
Установка позволяет производить сварку стыковых соединений тел вращения в нижнем положении и сварку угловых, тавровых и нахлесточных соединений тел вращения с помощью наклона сварочной головки на угол ±45°.
Диаметры свариваемых изделий с горизонтальной осью вращения при различном положении головки относительно вертикали, мм:
- Головка расположена вертикально – 20-450;
- Головка повёрнута на 45° против часовой стрелки – 400-700;
- Головка повёрнута на 45° по часовой стрелке - 100-400.
Установка позволяет производить сварку стыковых соединений тел вращения в нижнем положении и сварку угловых, тавровых и нахлесточных соединений тел вращения с помощью наклона сварочной головки на угол ±45°.
Диаметры свариваемых изделий с горизонтальной осью вращения при различном положении головки относительно вертикали, мм:
- Головка расположена вертикально – 20-450;
- Головка повёрнута на 45° против часовой стрелки – 400-700;
- Головка повёрнута на 45° по часовой стрелке - 100-400.
Основные технические
характеристики
Длина свариваемых изделий с использованием задней бабки, мм
1000
Угол наклона оси вращения планшайбы манипулятора относительно станины, °
0-90
Толщина свариваемых материалов, мм
1,2-15
Напряжение сети частотой 50 Гц, В
400/230
Номинальный сварочный ток, А
315
Скорость подачи присадочной проволоки, м/с
0,0027-0,024
Величина вертикального перемещения сварочной головки, мм
230
Диаметр вольфрамового электрода, мм
1 - 6
Диаметр присадочной проволоки, мм
1,2 , 1,6 , 2,0
Максимальная допустимая погрешность слежения в автоматическом режиме за установленным значением величины дугового промежутка, мм
±0,2
Масса, кг
1200
