Печь вакуумная шахтная электрическая «СШВГ-1200»

Печь вакуумная шахтная электрическая «СШВГ-1200»

Описание

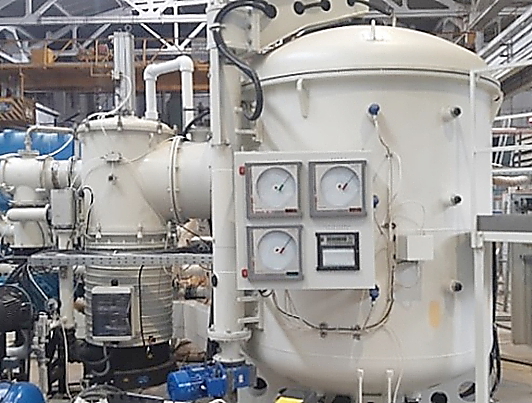

Печь вакуумная шахтная электрическая «СШВГ-1200» для термической обработки деталей в вакууме

Печь вакуумная шахтная электрическая (сопротивления), «СШВГ-1200» предназначена для термической обработки деталей в вакууме.
Работа печи заключается в нагреве изделия до температуры не более 1200°С. Нагрев, выдержка и охлаждение в рабочем вакууме до 1*10-5 мм рт. ст.

Печь «СШВГ-1200» состоит из следующих частей.
- Камера нагрева,
- Крышка,
- Механизм подъёма-поворота крышки,
- Площадка обслуживания,
- Вакуумная система,
- Пневматическая система,
- Система водоохлаждения,
- Электроразводка,
- Пульт контроля,
- Шкаф управления,
- Пульт оператора,
- Блок трансформаторов,
- Силовой шкаф,
- Агрегат холодильный,
- Бензиновый генератор.


Управление установкой осуществляется с лицевых панелей:
- шкафа силового;
- пульта оператора;
- шкафа управления.
Органы управления нагревом, загрузкой, вакуумной системой, системой охлаждения находятся на мониторе персонального промышленного компьютера с сенсорным экраном и дублируются на шкафу управления.
Управление вакуумным оборудованием и механизмами осуществляется в двух режимах: ручном и автоматическом.

Основные технические
характеристики

Напряжение питающей сети, В
400±10%
Номинальная частота, Гц
50±1
Число фаз
3
Установленная мощность, кВт
500
Максимальная температура, °C
1200
Предельное остаточное давление, Па (мм.рт.ст.)
1,33*10-3 (1*10-5)
Натекание, лПа/с (л.мкм.рт.ст/с)
4,7 (35,0)
Время вакуумирования, мин.
40
Габаритные размеры рабочего пространства (Ø*В), мм
1500*1500
Масса садки макс., кг
1500
Время выхода на макс.температуру, мин.
80
Расход охлаждающей воды из цеховой магистрали, м3
14,0
Объём камеры, м3
7,1
Габаритные размеры (Д*Ш*В), мм
6850*4500*4650
Уровень шума, дБа
75
Масса, кг
14850
