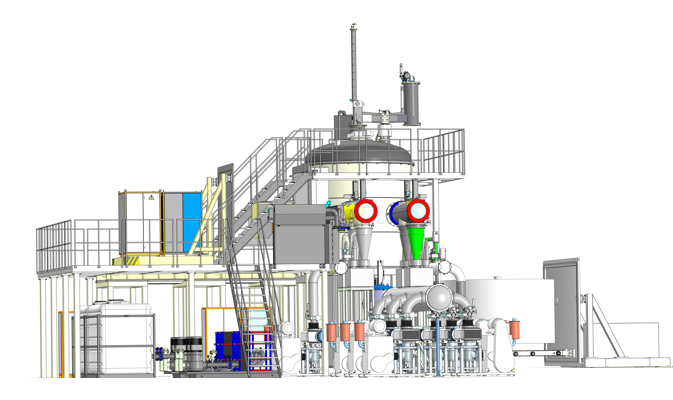

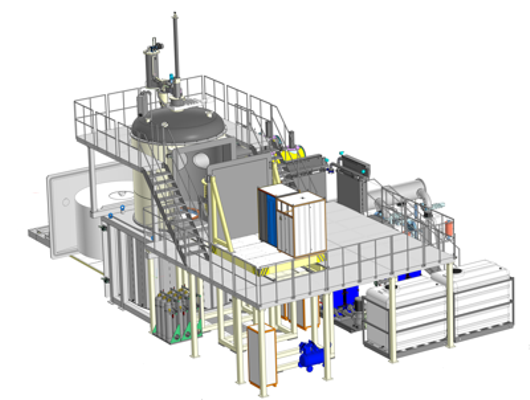

Вакуумная литейная установка с печью подогрева форм для крупногабаритного литья «УВПП-900»
Вакуумная литейная установка с печью подогрева форм для крупногабаритного литья «УВПП-900»
Описание

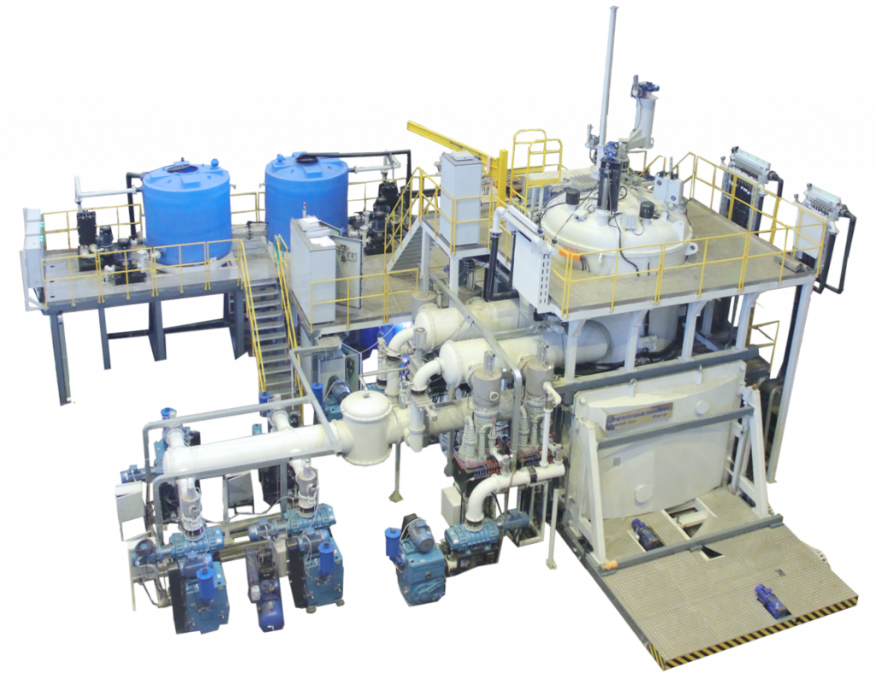

Вакуумная литейная печь «УВПП-900» для плавки жаропрочных сплавов на никелевой основе
Вакуумная литейная печь «УВПП-900» предназначена для плавки жаропрочных сплавов на никелевой основе. Тип кристаллизации - равноосная. Печь «УВПП-900» является одной из старших моделей серии печей «УВПП» и имеет аналогичную конструкцию и состав. На УВПП-900 может устанавливаться индукционный блок на 300, 600, 900 или 1000 кг.
Основные блоки печи.
Установка «УВПП-900» представляет собой конструкцию, включающую несколько функциональных блоков:
- Блок плавильной камеры с узлами плавления сплава и заливки, расположенными на откатном блоке;
- Блок шлюзовой камеры с механизмом подачи форм под заливку и вакуумным технологическим затвором, обеспечивающим загрузку и выгрузку заливаемых форм без разгерметизации плавильной камеры;
- Загрузочное устройство, обеспечивающее загрузку шихты в тигель и замер температуры расплава в условиях вакуума;
- Вакуумная система, обеспечивающая разряжение в установке в процессе плавки и заливки металла;
- Система водоохлаждения установки;
- Система управления.

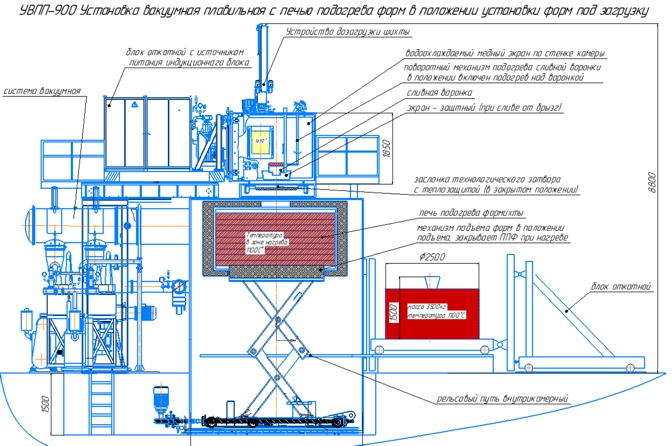

Вакуумная плавильная установка «УВПП-900» с печью подогрева форм в положении установки форм под загрузку.

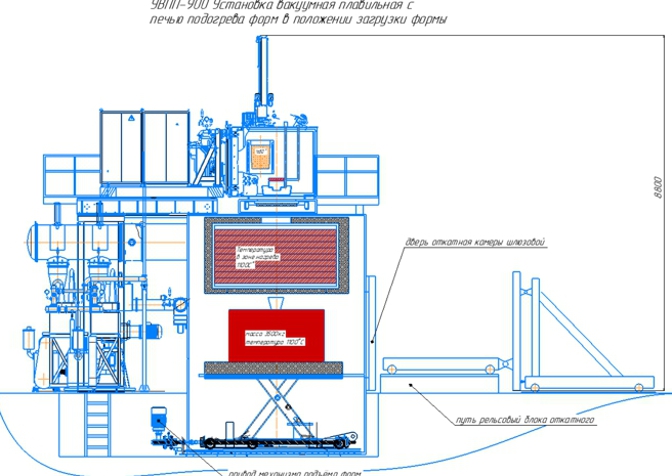

Вакуумная плавильная установка «УВПП-900» с печью подогрева форм в положении загрузки формы.

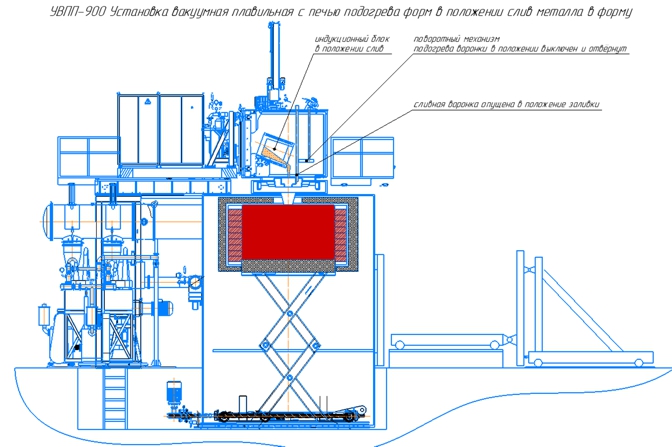

Вакуумная плавильная установка «УВПП-900» с печью подогрева форм в положении слива металла в форму.
Основные блоки печи.
Установка «УВПП-900» представляет собой конструкцию, включающую несколько функциональных блоков:
- Блок плавильной камеры с узлами плавления сплава и заливки, расположенными на откатном блоке;
- Блок шлюзовой камеры с механизмом подачи форм под заливку и вакуумным технологическим затвором, обеспечивающим загрузку и выгрузку заливаемых форм без разгерметизации плавильной камеры;
- Загрузочное устройство, обеспечивающее загрузку шихты в тигель и замер температуры расплава в условиях вакуума;
- Вакуумная система, обеспечивающая разряжение в установке в процессе плавки и заливки металла;
- Система водоохлаждения установки;
- Система управления.
Вакуумная плавильная установка «УВПП-900» с печью подогрева форм в положении установки форм под загрузку.
Вакуумная плавильная установка «УВПП-900» с печью подогрева форм в положении загрузки формы.
Вакуумная плавильная установка «УВПП-900» с печью подогрева форм в положении слива металла в форму.
Основные технические
характеристики
Рабочая среда - вакуум, мм рт.ст
1*10-3
Натекание, л.мкм.рт.ст/с
18
Емкость сменных плавильных тиглей по стали, кг
300,600,900, 1000
Температура расплава, °С
1750
Скорость разливки металла в тигле, с
90
Температура в печи подогрева форм, °С
1150
Время цикла плавки 900 кг / 1000 кг, мин
180 / 200
Диаметр опоки с формой в приспособлении, мм
1100 - 2500
Высота опоки с формой, мм
500 - 1000
Габариты рабочих зон в ППФ (Ø*В), мм
2600*1650
Максимальные размеры шихты (Ø*В), мм
170*700
Угол наклона тигля вперёд, °
-10
Угол наклона тигля назад, °
+110
Используемый инертный газ
аргон
Мощность установки установленная, кВт
1280
Расход охлаждающей воды, м3/ч
74
Габаритные размеры (Д*Ш*В), мм
21000*18000*12800
