Элеваторная вакуумная печь «ПЭВ-1300-13» предназначена для термической обработки деталей с закалкой в масле или газе.



Элеваторная вакуумная печь «ПЭВ-1300-13» состоит из основных блоков:
- Камера нагрева,
- Камера вестибюля,
- Загрузочное устройство,
- Камера закалки в масле,
- Вакуумная система,
- Газовая система (система охлаждения газом),
- Система водоохлаждения,
- Пневмосистема,
- Электроразводка,
- Шкаф силовой,
- Шкаф управления,
- Шкаф оператора.

Работа печи заключается в нагреве обрабатываемого изделия в вакууме до определенной температуры и проведении термообработки деталей с закалкой в масле или газе.

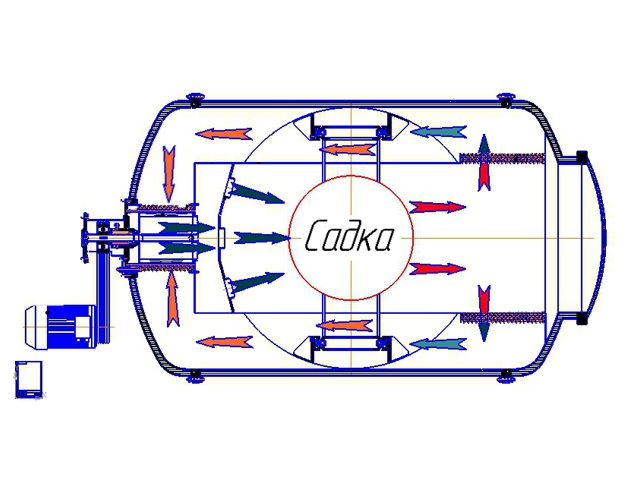

Элеваторная вакуумная печь «ПЭВ-1300-13». Закалка газом.

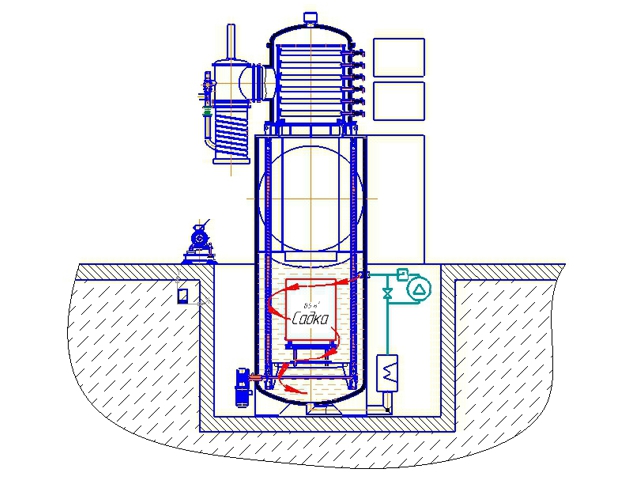

Элеваторная вакуумная печь «ПЭВ-1300-13». Закалка в масле.

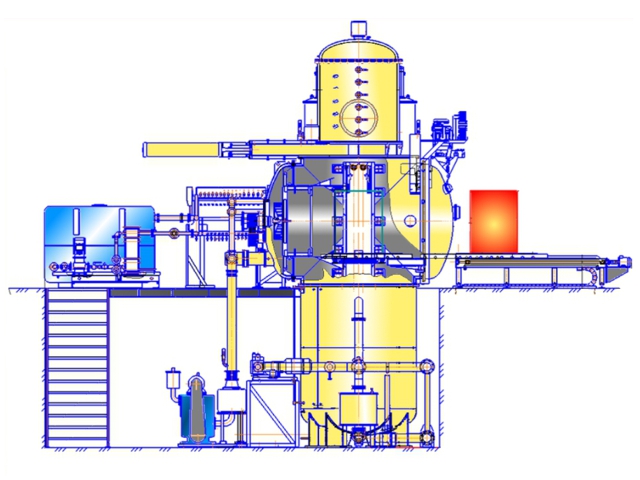

Конструктивно печь выполнена в виде вертикальной вакуумной камеры состоящей из камеры нагрева, камеры средней (вестибюль) для загрузки/выгрузки изделий и газовой закалки, и нижней – камеры закалки в масле.

В корпусе камеры нагрева установлена нагревательная секция с ленточными нагревателями и токовводами, шиновводами, экранная тепловая изоляция. В камеру нагрева введены термопары. Камера нагрева имеет шлюзовой вакуумный затвор.

К камере нагрева присоединена вакуумная система. Вакуумная система предназначена для создания вакуума в объеме камеры, имеет форвакуумную и высоковакуумную часть.

Нижняя камера предназначена для закалки изделия в масле. В камере закалки в масле установлена маслосистема, которая состоит из теплообменника, насоса для перекачки масла, фильтра, масляного ресивера и трубопроводов.

Система охлаждения газом обеспечивает режим газовой закалки. Система оснащена вентилятором, теплообменниками, газовой арматурой, ресивером и рампой с газовыми баллонами.

Система водоохлаждения предназначена для подачи и слива воды, необходимой для охлаждения насосов вакуумной системы, охлаждения закалочного масла через теплообменник, камер нагрева и закалки.

Пневматическая система предназначена для управления пневмоприводами вакуумных клапанов и механизмов. Пневмосистема включает в себя блок подготовки воздуха, панели пневмораспределителей и трубопроводы.

Электроразводка предназначена для обеспечения подвода электропитания к нагревателям от трансформатора и обеспечения питанием цепей управления механизмов узлов, имеющих электроприводы.

Шкаф силовой, шкаф управления, шкаф оператора и пульт контроля предназначены для обеспечения бесперебойной работы и управления технологическим процессом, выполняемым на печи.
