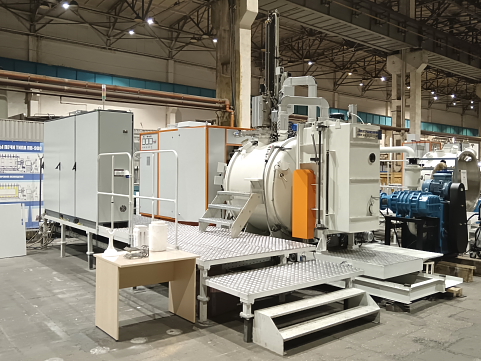

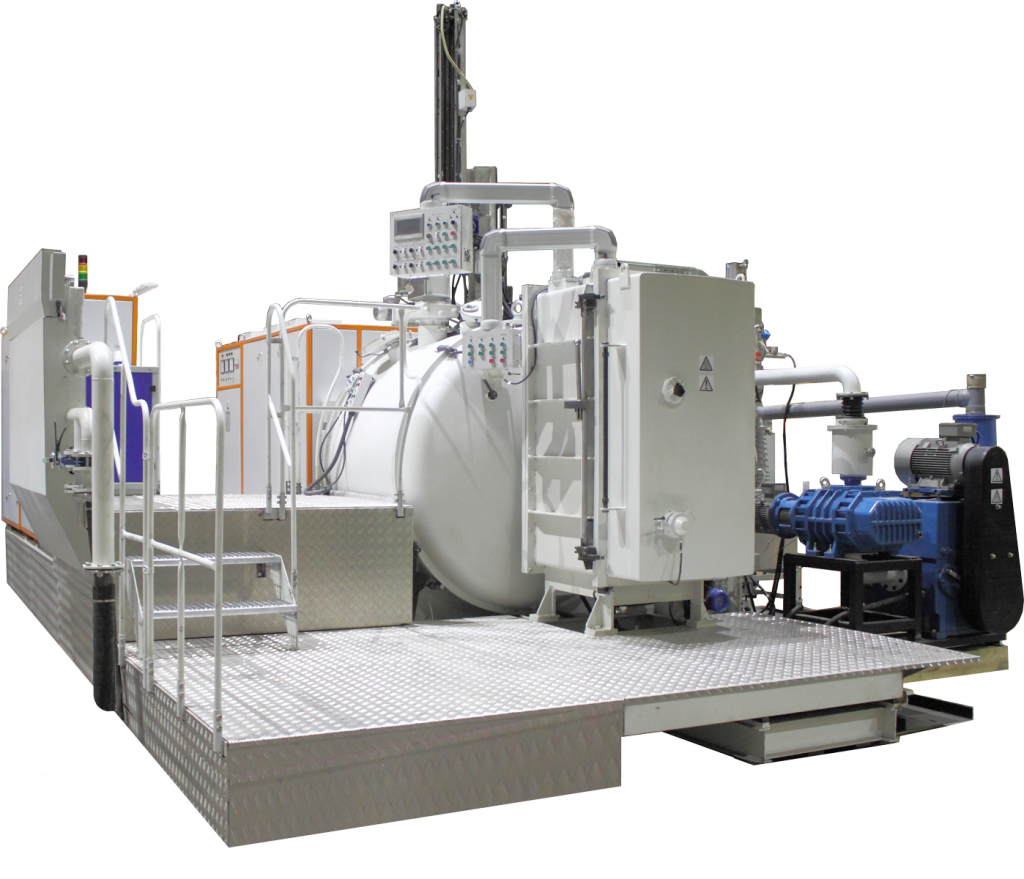

Вакуумная плавильная установка «ВИП-НК-Р-300» предназначена для изготовления отливок из жаропрочных и других сплавов.
Плавильная установка «ВИП-НК-Р-300» может работать по технологии литья деталей с направленной структурой с использованием подвижных экранов к керамическим формам.

В состав установки «ВИП-НК-Р-300» входят следующие основные узлы:
- плавильная камера;
- шлюзовая камера;
- загрузочное устройство;
- механизмы вертикального и горизонтального перемещения керамических форм;
- откатной блок;
- печь подогрева форм;
- жидкометаллический кристаллизатор;
- кристаллизационные экраны;
- альтернативный кристаллизатор;
- вакуумная система;
- система управления;
- система водяного охлаждения.Конструкция установки «ВИП-НК-Р-300».

Конструкция установки и ее механизмы обеспечивают простоту ее обслуживания и свободный доступ к основным узлам и элементам, таким как ППФ, индуктор и т.д.
В конструкции «ВИП-НК-Р-300» предусмотрен тигель поворотный, с регулируемой скоростью поворота и возможностью программного управления сливом металла.



Конструкция плавильно-заливочного тигля предусматривает работу на быстросменных корундомуллитовых тиглях с охранным стаканом.

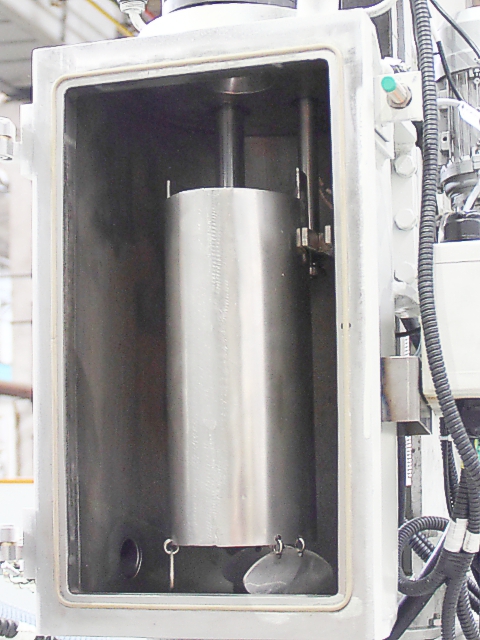

Механизм загрузки шихтовых материалов в тигель производится без разгерметизации плавильной камеры при помощи технологического контейнера.

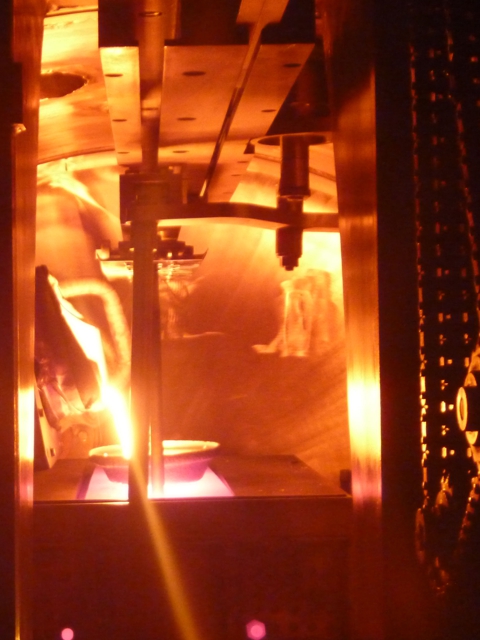

В крышке и корпусе рабочей камеры смонтированы технологические окна для визуального наблюдения за плавкой-заливкой металла и перемещением форм в процессе кристаллизации.

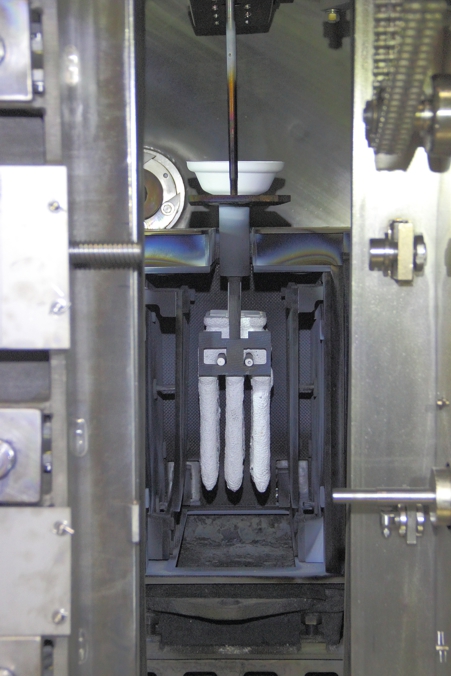

В конструкции установки «ВИП-НК-Р-300» предусмотрены 2 подвижных экрана выполненных из плотного графита с гибким материалом на рабочем  торце. Экраны плотно прилегают к форме в течение всего цикла кристаллизации и повторяют наружный контур форм.



Предусмотрено возможность размещения водоохлаждаемого экрана на высоту кристаллизуемой отливки Н=400 мм, под блоком подвижных экранов.

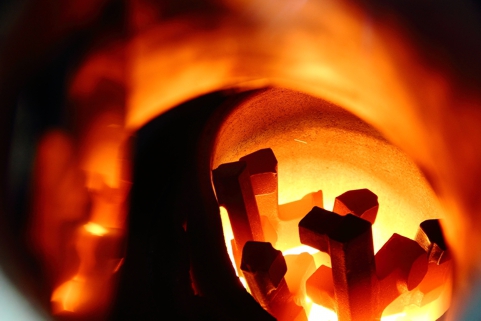

Контроль температуры металла в процессе плавки производиться пиромером . Для контроля показаний фотопиромера предусмотрена контрольная погруженная термопара. Нагрев форм в ППФ осуществляется с заданной скоростью.
