Комплекс плазменного напыления «УПУ-12К.1»

Комплекс плазменного напыления «УПУ-12К.1»

Описание

Комплекс плазменного напыления «УПУ-12К.1» порошковых материалов из бора или окиси гадолиния в рабочей камере.

Подробная информация PDF
Комплекс плазменного напыления «УПУ-12К.1» предназначен для напыления порошковых материалов из бора или окиси гадолиния методом плазменного напыления в рабочей камере.

Состав комплекса
- Камера,
- Дверь откатная,
- Станочный комплекс,
- Лоток для сбора порошка,
- Система подачи порошка,
- Система газовая,
- Система водоохлаждения,
- Токоподвод,
- Электроразводка,
- Путь рельсовый,
- Вращатель,
- Металлоконструкция,
- Шкаф управления,
- Плазмотрон П2,
- Шкаф силовой,
- Выпрямитель плазменного напыления ВПН-650-01,
- Шкаф приводов дозаторов порошка.

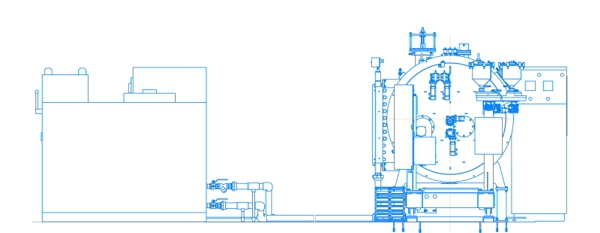

Комплекс плазменного напыления «УПУ-12К.1» порошковых материалов из бора или окиси гадолиния в рабочей камере

Устройство и работа комплекса и его составных частей

Комплекс «УПУ-12К.1» является камерной установкой, состоящей из составных узлов: механической, энергетической, системы автоматизированного управления, системы охлаждения
Нанесение покрытий на комплексе «УПУ-12К.1» осуществляется плазменной струей путем осаждения на изделие частиц напыляемого материала, вводимого в плазменную струю в виде порошка. При соударении с изделием частицы, находящиеся в расплавленном или пластическом состоянии, деформируются и внедряются в микронеровности изделия или пластически его деформируют с образованием общих точек физико-химического взаимодействия, обеспечивающих прочность сцепления и плотность покрытия. Формирование слоя покрытия необходимой толщины осуществляется путем послойного напыления, при перемещении плазмотрона относительно напыляемой поверхности.

В камере размещены:
- напыляемые изделия, нанизанные на оправки (всего шесть оправок), оправки крепятся на подвижной плите;
- механизм перемещения плазматрона;
- лоток для сбора порошка.

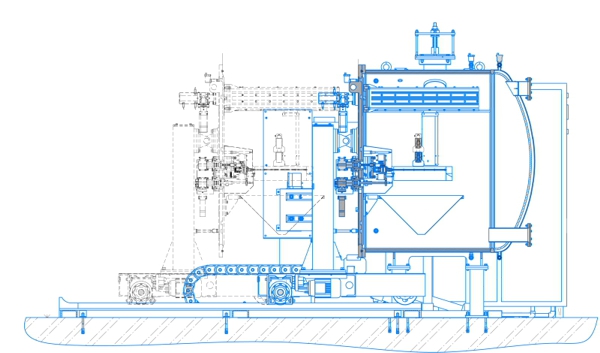

Комплекс плазменного напыления «УПУ-12К.1» порошковых материалов из бора или окиси гадолиния в рабочей камере

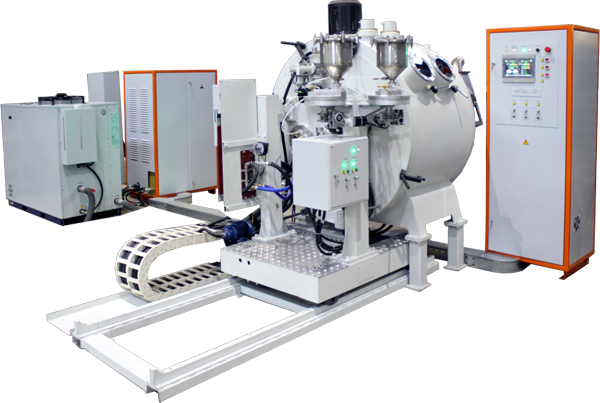

Комплекс плазменного напыления «УПУ-12К.1» порошковых материалов из бора или окиси гадолиния в рабочей камере

Наносимые порошки подаются в плазмотрон из дозаторов потоком транспортирующего газа (аргона) по эластичным трубкам.
Наблюдение за процессом ведется через смотровые окна камеры. Для удобства обслуживания установки и монтажа напыляемых изделий предусмотрена дверь откатная с электромеханическим приводом.

Станочный комплекс включает в себя механизм обеспечивающий крепление, позиционирование и перемещение плазмотрона (продольное - ось «Х», вертикальное - ось «Z», а также его настроечный поворот - ось «XY») при выполнении технологического процесса плазменного напыления, выполняя условия нанесения порошка вдоль оси заготовки. Подвижные элементы станочного комплекса скрыты под защитным кожухом.

Система газовая состоит из линий гибкого трубопровода с запорной и регулирующей арматуры позволяющей выполнять технологический процесс напыления порошка на заготовки. Плазмообразующие газы – аргон, гелий. Транспортирующий – аргон.

Система водоохлаждения – замкнутая. Теплоноситель – дистиллированная или умягчённая вода. Система предназначена для подачи и слива воды, необходимой для охлаждения элементов конструкции установки во время проведения технологического процесса.

Электроразводка предназначена для подведения электропитания к электродвигателям, приводным устройствам, а также для питания цепей управления от блоков и шкафа управления и состоит из ошиновки, жгутов с электроприводами, защитных кожухов и коробов.
Шкаф управления расположен рядом с рабочим местом оператора, на лицевой панели которого установлена ЖК-панель с виртуальными кнопами управления.
Выпрямитель «ВПН-650-01» является источником питания для плазмотрона и располагается отдельно рядом с установкой.
Шкаф силовой служит для подключения линий электроснабжения к установке.
Шкаф приводов дозаторов порошка расположен на правой стойке двери откатной. На лицевой панели шкафа расположены кнопки управления приводами дозаторов.

Плазмотрон расположен внутри камеры и служит для напыления порошковых материалов на заготовку методом плазменного напыления. Стержневой катод плазмотрона крепится при помощи цанги и гайки, ввертываемой в катододержатель. Для генерирования плазменной струи в плазмотроне в дуговую камеру подается плазмообразующий газ, а к водоохлаждаемым катодной и анодной частям подается напряжение от источника питания. После пробоя дугового промежутка между катодом (электродом) и анодом (соплом) искровым разрядом осциллятора возбуждается дуга, которая ионизирует газ, проходящий через дуговую камеру сопла, превращая его в плазменную струю. Материал покрытия в виде порошка вводится в плазменную струю, где происходит его нагрев и ускорение частиц напыляемого материала.

Основные технические
характеристики

Напыляемый материал - порошок
бор, окись гадолиния
Установленная мощность, кВт
120
Количество дозаторов, шт.
2
Максимальный объем дозатора, м3
0,0045
Максимальная производительность подачи порошка дозатором, кг/час
1,2
Максимальная мощность плазмотрона, кВт
25
Диапазон рабочего напряжения на плазмотроне, В
25 - 70
Плазмообразующие газы
аргон, гелий
Транспортирующий газ
аргон
Расход газа, л/мин
5 - 100
Перемещение манипулятора плазмотрона продольное (по оси Х), мм
400
Перемещение манипулятора плазмотрона вертикальное (по оси Z), мм
200
Поворот настроечный манипулятора плазмотрона (вокруг оси Y), град
90
Габаритные размеры (Д*Ш*В), мм
4000*2400*2300
Масса, кг
4000
