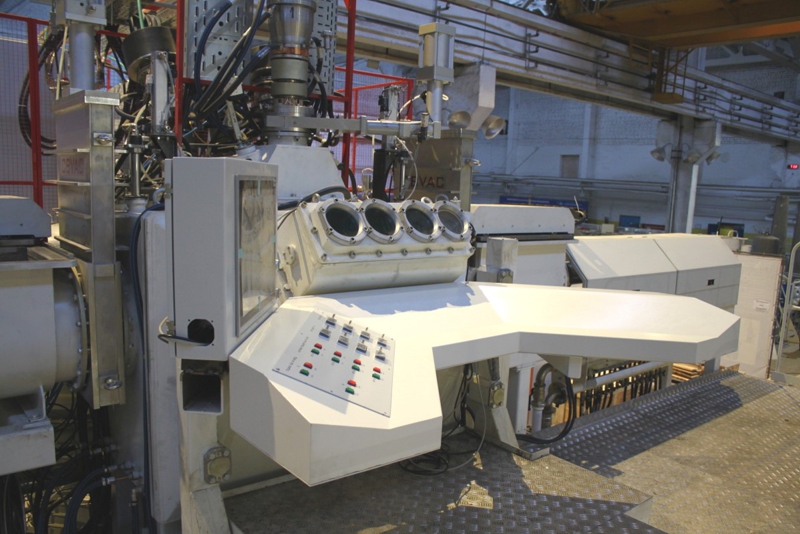

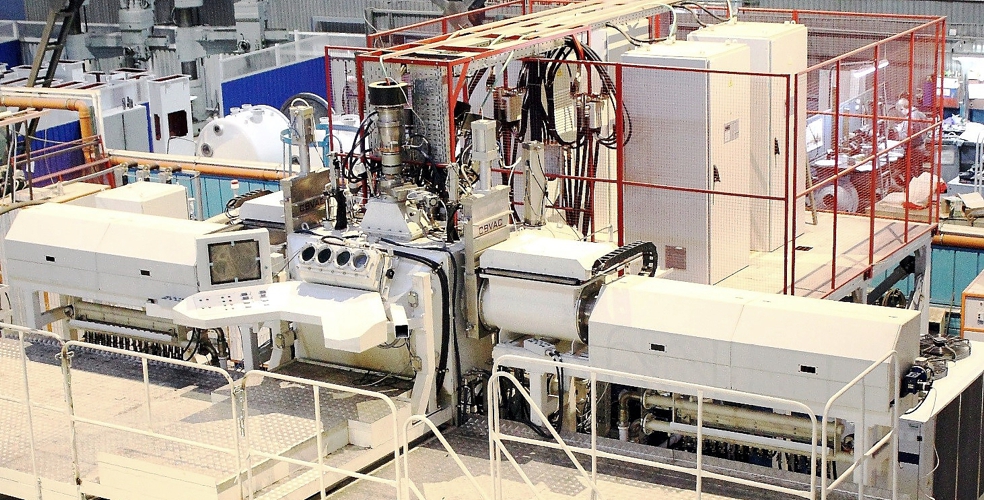

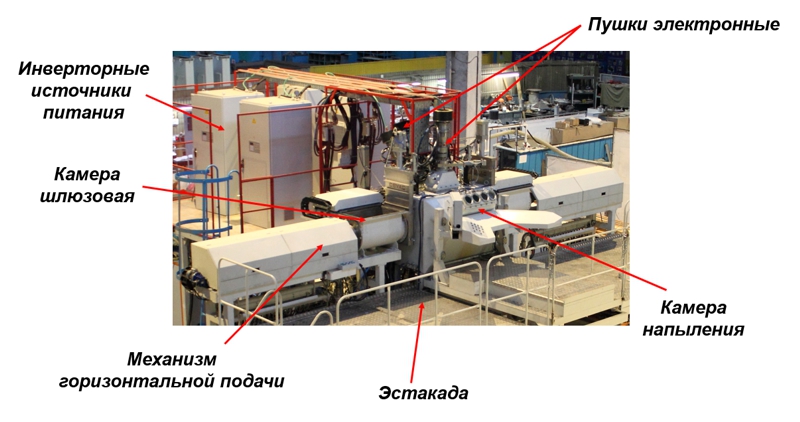

3.1 Камера технологическая.
Корпус камеры технологической изготовлен из нержавеющей стали с рубашкой водяного охлаждения и содержит все необходимые патрубки для присоединения двух проходных шлюзовых камер, высоковакуумной и форвакуумной систем откачки, электронно-лучевой пушки для нагрева изделий, трех ЭЛП для испарения материала слитков, патрубков для измерения вакуума, патрубков для напуска технологических газов, передней и задней дверей, а также механизмов вертикального перемещения с тремя водоохлаждаемыми медными тиглями и тремя механизмами подачи испаряемого материала.
С лицевой стороны камера имеет прямоугольный фланец с примыкающей к нему плоской водоохлаждаемой дверью для обслуживания узлов установки, расположенных в камере и для обслуживания внутренней поверхности камеры. Камера имеет возможность установки защитных сменных экранов.
Медные водоохлаждаемые экраны предохраняют дно, потолок, боковые стенки камеры и переднюю крышку камеры от воздействия электронного луча. Две шиберные водоохлаждаемые заслонки используются для защиты валов механизмов подачи изделий и тарелок вакуумных затворов шлюзовой камеры от напыления;
Каналы охлаждения тиглей, защитных плит и заслонок выполнены таким образом, чтобы исключить возможность образования паровых подушек.
Дверь камеры передняя имеет рубашку водяного охлаждения. На двери смонтированы элементы системы смотровой: стробоскопическая система защиты от напыления стёкол окон для наблюдения за слитками и два иллюминатора с заслонками для наблюдения за изделиями.

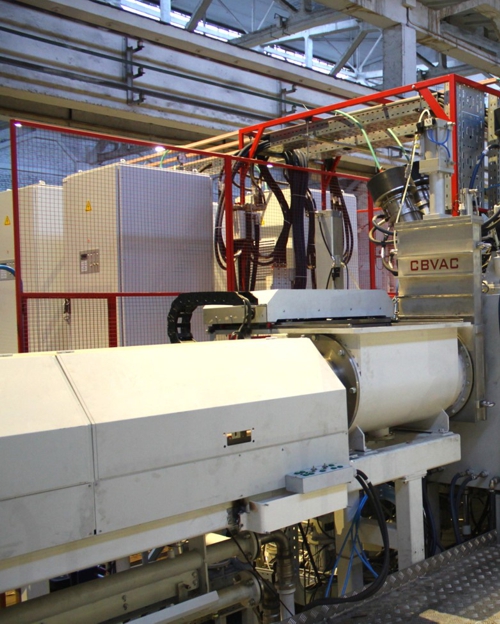

3.2 Камеры шлюзовые.
Шлюзовые камеры изготовлены из нержавеющей стали, корпуса камер неохлаждаемые. Камеры шлюзовые предназначены для загрузки напыляемых изделий и позволяют осуществлять процесс нанесения покрытий без развакуумирования камеры напыления. Объемы рабочей и шлюзовых камер отсекаются двумя вакуумными затворами с пневмоприводом. Для быстрого охлаждения изделий предусмотрены клапаны напуска инертного газа в шлюзовые камеры.

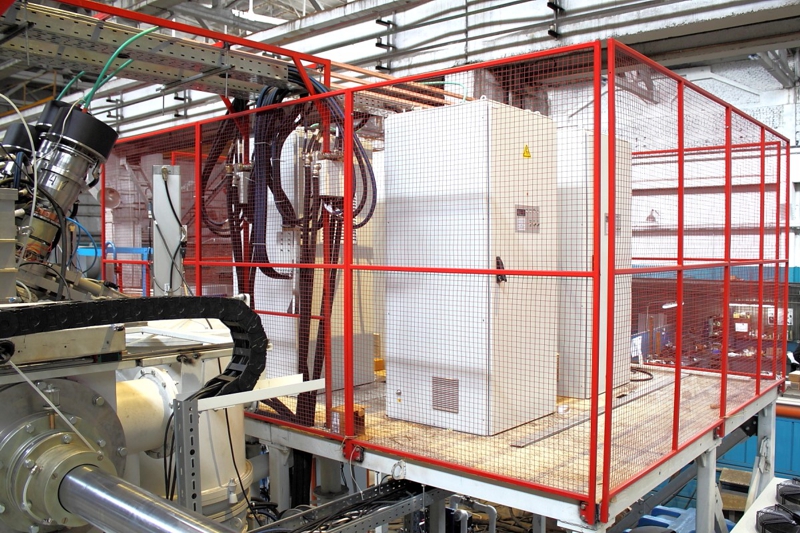

3.3 Энергокомплекс высоковольтный.
Энергокомплекс с электронно-лучевыми пушками предназначен для электронно-лучевой плавки различных материалов, включая тугоплавкие и химически активные, а также используется для других термических процессов, выполняемых в вакууме.
В конструкции установки используются источники питания отдельно для каждой электронной пушки с ускоряющим напряжением 30 кВ. Питание от отдельного источника позволяет стабильно обеспечивать постоянный уровень ускоряющего напряжения каждой электронной пушки независимо от пробоев в остальных, что положительно сказывается на повторяемости результатов осаждения покрытий.



3.4 Механизм горизонтальной подачи детали.
Механизмы горизонтальной подачи изделий служат для перемещения напыляемых изделий из шлюзовых камер в технологическую камеру и обратно, а также для вращения изделий в процессе нанесения покрытия.
Механизм укомплектован актуатором продольного перемещения, на каретке которого закреплен модуль с двумя независимыми приводами вращения изделий.
Ввод горизонтального водоохлаждаемого штока в камеру выполнен таким образом, что уплотнение поступательного и вращательного движения штока осуществляется разными уплотнительными устройствами. Такая развязка предотвращает быстрый выход из строя манжетного уплотнения поступательного перемещения штока.
Приспособление с изделиями закрепляется на свободном конце водоохлаждаемого штока. Настройки скоростей вращения наружного и внутреннего штоков обеспечивает требуемые пространственные схемы перемещения изделий в процессе напыления. Оси изделий вращаются относительно оси штока от одного привода, а также изделия приводятся во вращение относительно своих осей от аналогичного независимого привода. Приводы вращения оснащены серводвигателями с угловыми датчиками положения.

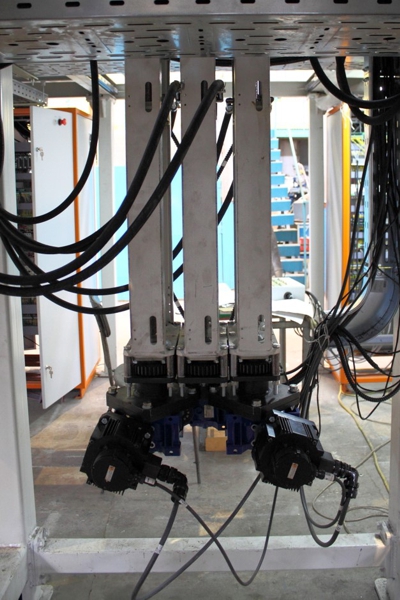

3.5 Механизм вертикальной подачи слитков
Механизм вертикальной подачи слитков конструктивно представляет из себя моноблок и состоит из 3-х независимых механизмов вертикального перемещения. Шток каждого механизма вертикального перемещения приводится в движение через привод передачи типа «винт-гайка» с помощью сервопривода.

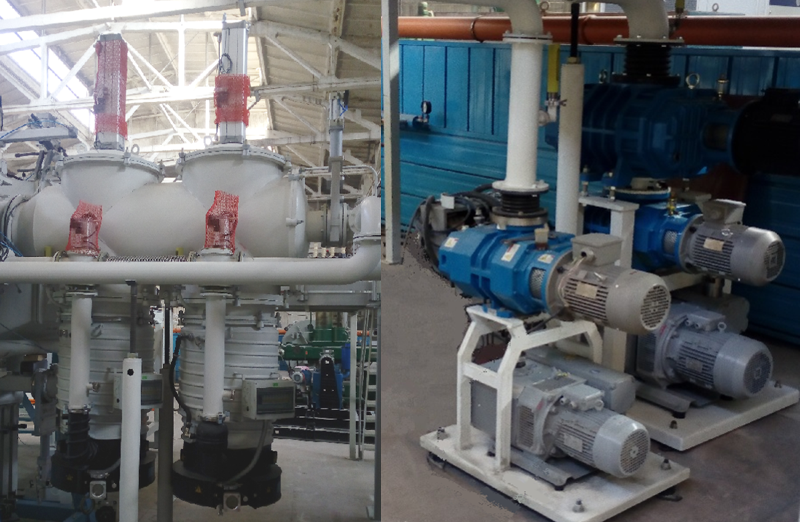

3.6 Вакуумная система
Система состоит из паромасляных вакуумных насосов, двухроторных и золотниковых механических насосов.
Все вакуумные клапаны установки оснащены пневмоприводом.
Конструкция вакуумной системы обеспечивает аварийное закрывание затворов высоковакуумных насосов при падении вакуума в камерах ниже допустимого, а также аварийное перекрытие трубопроводов на всасывании вакуумных насосов при внезапном прекращении подачи электроэнергии. Перед паромаслянными насосами установлена водоохлаждаемая ловушка, препятствующая попаданию вакуумного масла в камеру.
Управление вакуумной системой производится в автоматизированном или ручном режиме с помощью ПК. На дисплей выводится информация о состоянии вакуума в магистралях вакуумной системы и камерах.



3.7 Система охлаждения
Система охлаждения служит для распределения и подачи охлаждающей воды к узлам и конструкциям установки.
Система охлаждения – автономная замкнутого типа с чиллером с воздушным охлаждением. Габаритные размеры выносного конденсаторного блока (Чиллер) составляют 3400×1300×1800 мм (Д×Ш×В), масса с жидкостью не более 1500 кг.
Коллектор для подвода воды к камере напыления, дверям и медным экранам имеет возможность дистанционно перекрываться за несколько минут до открытия камеры напыления. На нагретых поверхностях не образуется конденсат воды при напуске воздуха в камеру.

3.8 Смотровая система.
Смотровая система состоит из стробоскопической системы, для защиты от напыления двух иллюминаторов, через которые ведется видеонаблюдение за поверхностью слитков четырьмя специальными видеокамерами. Часть элементов расположена на передней двери технологической камеры, другая – на задней двери и используется для контроля за положением электронных лучей по поверхности изделий и тиглей.

3.9 Система пневматическая.
Система пневматическая – автономная с компрессором. Предназначена для обеспечения сжатым воздухом затворов вакуумных и приводов защитных заслонок. Пневматическое оборудование предназначено для работы при давлении сжатого воздуха до 1,0x10-6 Па (10 кгс/см2) и температуре от +5 до +50 °С.
Для очистки поступающего в пневматическую систему воздуха используется коалесцентный фильтр с отводом конденсата и комбинированным регулятором давления с диапазоном регулировки от 0 до 1 МПа. Контроль за рабочим давлением осуществляется визуально по манометру, расположенному там же. На корпусе фильтра регулятора расположено электрическое реле давления. Реле давления дает сигнал в систему управления установкой о наличии необходимой величины давления воздуха на входе в пневматическую систему. Величина давления воздуха на входе в систему из фильтра отображается на манометре.
Разводка системы пневматической проводится гибкой пластиковой трубкой. Для быстроразъемного соединения используются фитинги с функцией самозапирания.

3.10 Электроразводка.
Электроразводка предназначена для обеспечения питанием цепей управления механизмов узлов, имеющих электроприводы. Для электроразводки применяются экранированные кабели. Электроразводка уложена в металлорукава, защитные короба и кабель-каналы.

3.11 Система управления.
Система управления механизмами установки расположена в трёх шкафах управления:
- шкаф управления вакуумом и приводами;
- шкаф управления;
- шкаф управления электронно-лучевыми нагревателями.
Управление механизмами установки, работой вакуумной системы, а также управление работой электронных пушек производится с пульта оператора.
Система управления вакуумом позволяет оператору производить откачку вакуума без включения остальных систем установки. Управление насосами и затворами осуществляется в автоматизированном режиме с помощью пульта оператора.
В корпусе пульта оператора расположены: система управления технологическим процессом на базе программируемого логического контроллера, промышленного персонального компьютера с сенсорной панелью и специального программного обеспечения.
Шкаф управления электронно-лучевыми пушками состоит из пяти блоков накала, пятиканального регулятора тока, 5-ти панельного блока генераторов развёртки с усилителем мощности, блока стабилизаторов напряжения и клеммных соединителей. Блок стабилизаторов тока луча представляет собой систему, предназначенную для управления током луча как в ручном, так и в автоматизированном режимах. Блок является 5-ти канальным устройством и предназначается для одновременного управления током луча пяти электронно-лучевых пушек. Блок накала предназначен для ручного управления током накала катода электронно-лучевой пушки. Блок управления электронным лучом представляет собой систему, предназначенную для управления перемещением электронного луча по заданной траектории. Блок является 5-ти канальным и предназначается для одновременного управления развёртками пяти электронно-лучевых пушек. Генератор траектории развёртки позволяет формировать формы различных развёрток. Все формы развёрток определяются программным путем.

Система управления интегрирует весь поток информации:
- организация интерфейса с оператором-технологом;
- последовательно-параллельное управление механизмами вакуумной системы;
- программное управление процессом напыления;
- идентификация состояния технологической системы;
- документирование технологического процесса;
- диспетчеризация приведенных выше задач.
Управление работой системы на нижнем уровне производится от сертифицированного программируемого контроллера с программным обеспечением.
Управление работой системы на верхнем уровне производится от персонального компьютера промышленного исполнения с сенсорным экраном.

Система управления обеспечивает работу установки в следующих режимах:

1. "Настройка" - представляется в виде главного меню,
2. "Вакуум" - предназначен для управления и слежения за вакуумной системой,
3. "Процесс" - предназначен для управления и слежения за технологическим процессом.
Пульт управления установки реализован на базе персонального компьютера промышленного исполнения с сенсорным экраном. Территориально располагается вблизи установки и имеет в своем составе мнемосхему, отображающую состояние вакуумной системы и системы напыления.
Персональный компьютер промышленного исполнения предоставляет весь необходимый для работы сервис:
- многооконный эргономичный интерфейс пользователя с цветной объемной графикой;
- эффективную системную поддержку всех прикладных процессов с использованием современных программных продуктов;
- запись отчета о ходе технологического процесса; файл отчета может быть вызван на монитор для визуального анализа или на печать в цифровом и графическом виде.
Система управления обеспечивает автоматическое ведение базы данных технологических процессов.
Каждый протокол сохраняется в виде файла базы данных.
Для обеспечения безопасной работы установки и обслуживающего персонала, предотвращения неправильных действий оператора выполнены необходимые блокировки по вакууму и охлаждению. Измерение давления в различных точках вакуумной подсистемы установки обеспечивается сертифицированными приборами.
Система управления верхнего уровня обеспечивает ввод-вывод паспортных данных на проведение процесса напыления: дату и время проведения процесса, а также регистрацию и просмотр технологических параметров напыления в графическом виде.
Компьютер, используемый для контроля и программирования параметров технологического процесса напыления, максимально защищен от внешних факторов (скачки или отсутствие питающего напряжения, наводки по питающим и сигнальным кабелям, вибрация, температура, влажность, пыль и т.п.).
Разрабатываемое программное обеспечение обеспечивает контроль и управление процессом напыления.
